“好马配好鞍”，更换真空玻璃窗框的选择 - 新立基节能玻璃（天津）有限公司

1. 真空玻璃节能改造

利用真空玻璃对既有建筑围护结构进行节能改造时，有的客户认为真空玻璃的保温性能非常好，为了节约费用，使用一般的窗框整窗保温性能也能达到要求，从理论计算上的确如此。例如使用传热系数K值0.45 W/（m²·K）的复合真空玻璃，配合K值2.1W/（m²·K）的隔热铝合金型材，整窗传热系数可以达到1.1W/（m²·K），达到了北京地区建筑节能的要求。

2.存在问题

上述配置存在什么问题呢？北京地区的某一客户在更换真空玻璃窗时就使用了上述配置，冬季没有供暖室内也能达到20℃左右，说明整窗的保温性能还是非常优异的。由于客户经常在房间内晾晒衣服，使房间内湿度较大，窗框出现了结露，甚至出现流水状态，如图1所示。

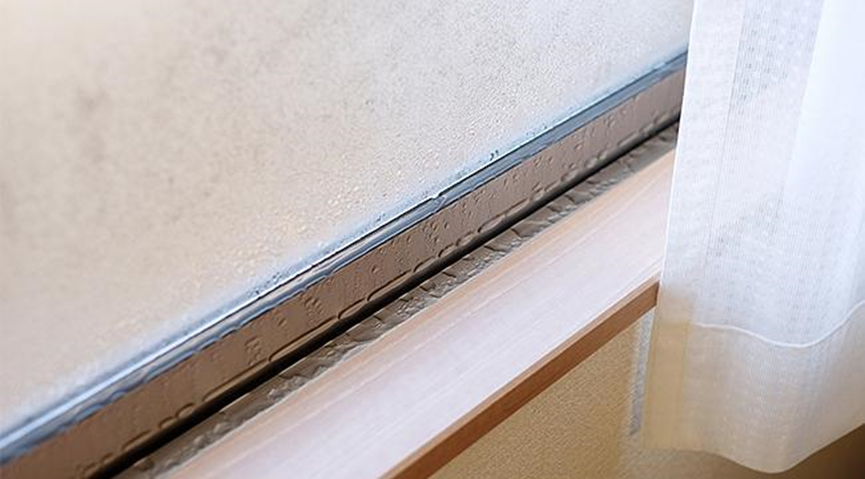

图1 窗框结露

为什么会出现这种情况呢？

这是因为窗框和真空玻璃相比，保温性能相差较大，热量源源不断的从窗框部位流失，使窗框表面温度较低，在较大的相对湿度下产生结露现象。

3.不同条件下窗框结露情况

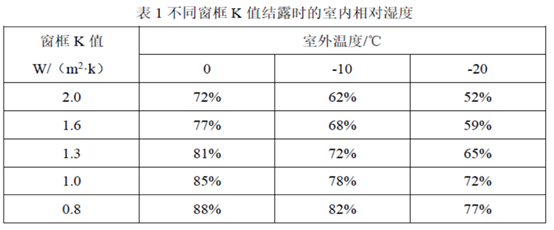

在室外温度分别为0℃，-10℃，-20℃，室内温度20℃情况下，不同窗框K值结露时的相对湿度如表1所示。

在一定温度下，室内相对湿度超出了空气中的饱和含湿量，空气中的水分就会在温度较低的物体上凝结析出，产生结露现象。因此，即使门窗足够保温，在室内湿度过大的情况下，同样会产生结露现象。哪怕是具有最小结露可能性的节能窗，他们的结露阻抗率也是取决于室内的相对湿度，例如，即使使用K值1.0的窗框，如果相对湿度超过72%，在室外温度为-20℃或者更冷的场合，也会结露。

4. 真空玻璃窗框材的选择

真空玻璃本身具有较好的保温性能，即使室外降到-35℃，在80%相对湿度下也不会出现结露。真空玻璃整窗防结露性能就像我们熟知的“木桶效应”，窗框就是影响整体性能的短板。因此，并不是说真空玻璃窗绝对不会出现结露，它的抗结露性能取决于窗框性能。如果平常习惯家里空气湿度大一些，又想窗框不结露，那么就要选择K值低的窗框（具体选择可参考表1数据）。常见窗框种类和K值如表2所示。

所以，各位业主在更换真空玻璃时，要想达到“1+1＞2”的效果，一定要选择和真空玻璃相匹配的窗框，也就是俗话说的“好马配好鞍，好的东西应该与更好的东西相配合”，才能发挥极致效果。

一般情况下，人体舒适的湿度范围在40%~60%之间，要想在这个湿度范围窗框不结露，可参考以下建议：

东北地区：由于室外温度较低，可达到-20℃以下，可以选择K值＜1.3的窗框，例如，90系列隔热铝合金，93系列以上铝包木等。

华北地区：室外温度最低一般在-10℃左右，可以选择K值在1.3-1.6之间的窗框，例如80系列隔热铝合金，65系列塑料窗等。

南方地区：主要是指夏热冬冷地区，室外温度在0℃左右，可以选择K值在1.6-2.0之间的窗框，例如75系列铝合金等。
